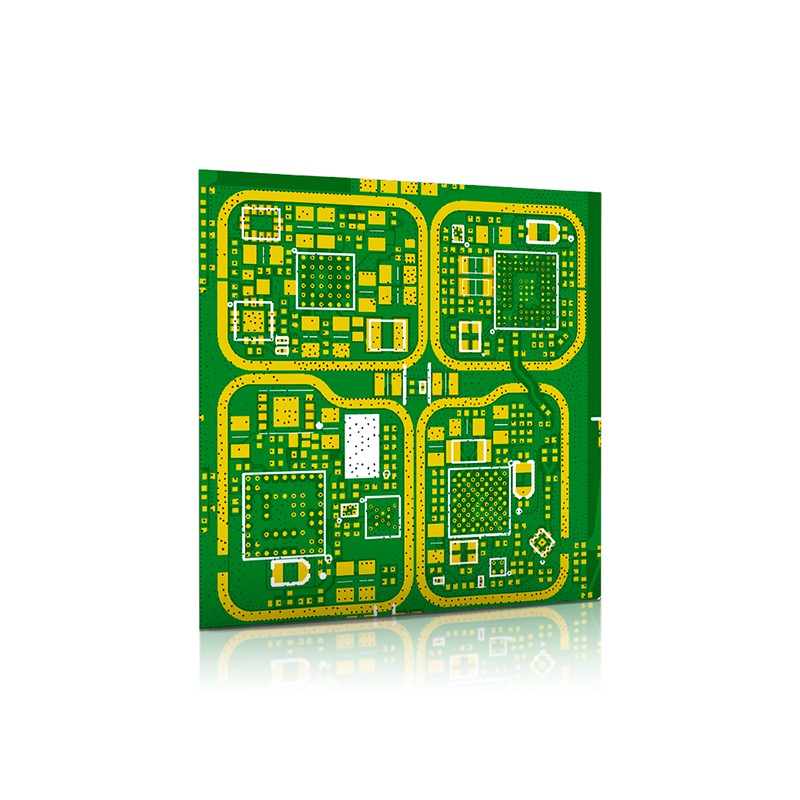

Any Layer HDI とは何ですか?
従来の HDI と比較して、エニー レイヤ HDI テクノロジーでは、すべての内部レイヤを銅充填レーザー マイクロビアを通じて相互接続でき、「1 ～ 2 次」または「特定レイヤ相互接続」の制約がなくなりました。{0}}これは、任意の層の PCB 設計の場合、デバイスの配置がビア配布によって制限されなくなり、高速差動信号が最適なパスを介してターゲット層に到達できるようになり、設計の柔軟性と電気的性能が大幅に向上することを意味します。-

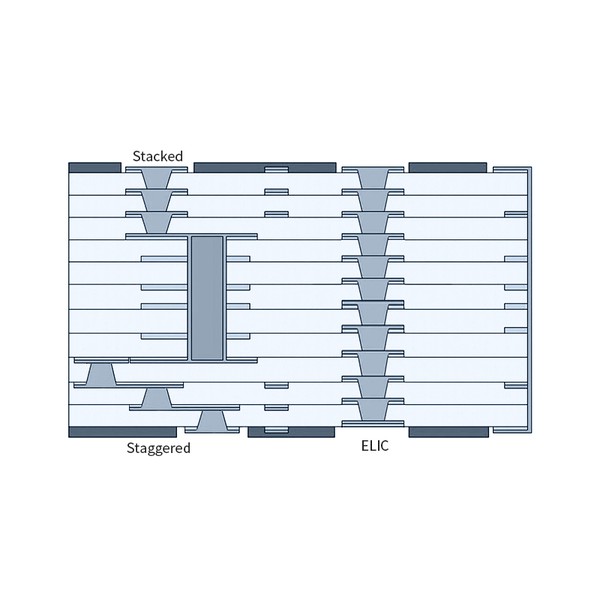

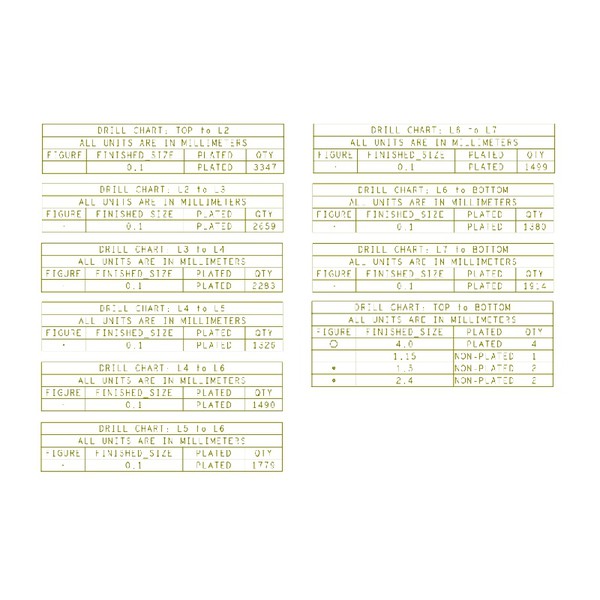

HDI のどのレイヤ設計でも、一般的に使用されるスタックド ブラインド ビア + 埋め込みビアの組み合わせは、信号経路を短縮するだけでなく、寄生インダクタンスとインピーダンスの不整合のリスクを効果的に軽減します。標準的な多層ボードと比較して、同じ機能に対してより高い信号整合性を維持しながら、総層数と総重量を削減できます。

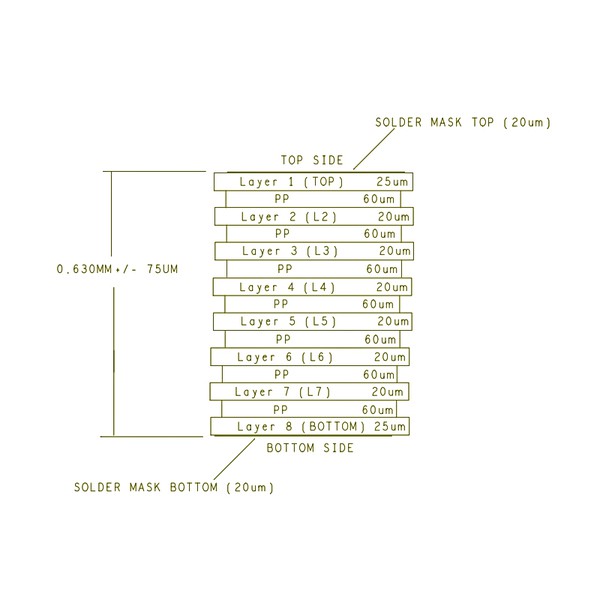

プロセスと構造の特徴
- 完全な相互接続機能: マイクロ ブラインド ビアを介して任意の 2 つの層を相互接続できるため、複雑なマルチチップ パッケージ（SiP、PoP）に最適です。{0}}
- 微細配線機能: 線幅/間隔は 40/40 μm と低く、超高密度 I/O 密度 BGA をサポートします。
- 複数の連続積層: すべての層で安定した一貫した相互接続を保証します。
- 多様な材料オプション: 高-Tg FR-4、低Dk/Df高速基板、混合プレス構造により、さまざまな信号と熱管理のニーズに対応します。
- ゼロスタブ設計: スタブによる残留を排除し、反射とクロストークを低減し、高速信号品質を向上させます。-
アプリケーション
ハイエンドのスマートフォンとタブレット-
メイン プロセッサと高速ストレージの完全に相互接続された設計。-
5Gと通信機器
RF フロントエンド モジュール、ベースバンド処理ボード。-
カーエレクトロニクス
ADAS コア コントロール ボード、高速ゲートウェイ。-
産業用および医療用
高解像度画像システム、精密検査装置。-
このようなシナリオでは、Any Layer HDI PCB は高速信号伝送の需要を満たしながら、スペースに非常に制約のあるデバイスでの機能統合を強化できます。{{0}{1}
主な利点
- 卓越した配線の自由度: 任意の層の相互接続により、信号の迂回が大幅に削減され、レイテンシが最適化され、損失が最小限に抑えられます。{0}
- 高い I/O ブレークアウト効率: 最小ピッチ 0.3 mm の BGA パッケージをサポートし、すべてのはんだボール信号の配線が容易になります。
- 高速-および高周波数-の互換性: インピーダンスの制御が容易で、DDR5、PCIe Gen5、SerDes などのインターフェースをサポートしています。
- 薄型軽量設計: 不要なビアと中間接続層を削減し、基板全体の厚さと重量を削減します。
- コスト最適化の可能性: 高性能設計では、総層数を削減して製造コストを削減し、市場投入までの時間を短縮できます。--
