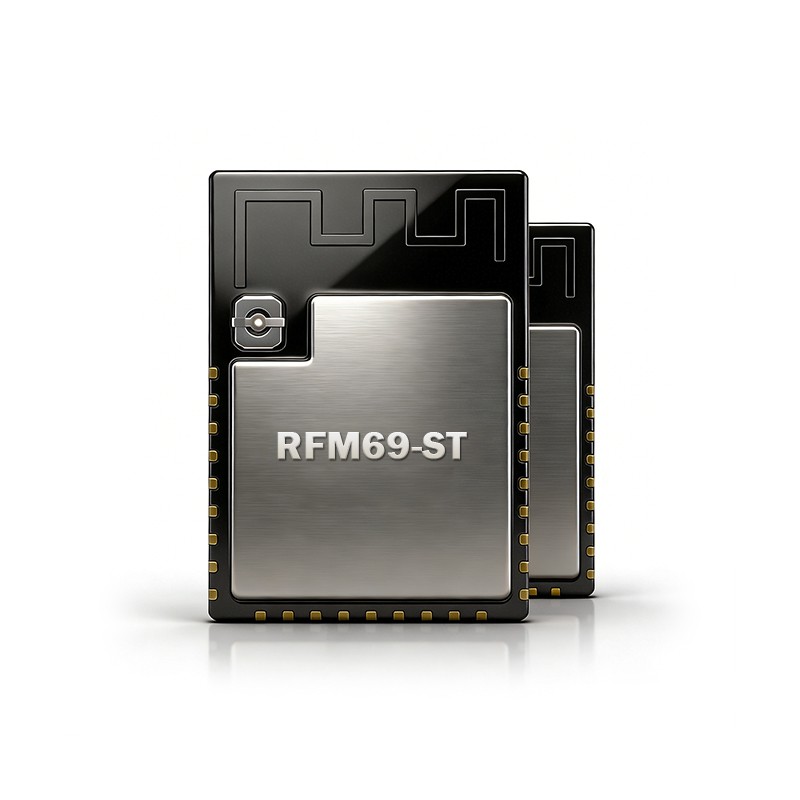

技術仕様
|
仕様 |
価値 |
|
タイプ |
RFトランシーバーモジュール |
|
関数 |
TRx (送信および受信) |
|
変調 |
2(G)FSK / MSK / OOK |
|
データレート |
最大300Kbps |
|
頻度 |
433 / 868 / 915MHz |
|
受信感度 |
–120dBm |
|
送信電力 |
+13 dBm |
|
寸法 |
16×16×1.9mm |
|
インタフェース |
SPI |
|
コンプライアンス |
RoHS / リーチ |
応用分野
- 自動検針 (AMR): 公共料金の計量とリモート データ収集。
- ワイヤレス センサー ネットワーク: 環境センシング、資産監視。
- 住宅およびビルディングオートメーション: アクセス制御、HVAC、照明。
- セキュリティとアラーム: 侵入アラーム、境界センサー。
- 産業用監視と制御: 機械遠隔測定、リモート制御リンク。
- ワイヤレス M-BUS: Sub-1GHz メーター通信スタック。
なぜフィットするのか
- 高感度: 低 SNR リンクでも安定した受信。
- 柔軟な変調: 従来のシステムと最新のシステム間の相互運用性。
- コンパクト SMT: 密閉された筐体のための最小限の PCB 設置面積。
PCB/PCBA 統合ガイダンス
1. SMT への対応: SPI インターフェイスと SMT パッケージは、自動ピックアンドプレイスと標準リフロー プロファイルをサポートしています。
2. アンテナと RF パス:
- 配置: クリーンな RF ゾーンを予約します。アンテナ/フィードを高ノイズのデジタル電源やスイッチング電源から遠ざけてください。
- インピーダンス制御: アンテナから RF ピンまでの整合したインピーダンスを維持します。切り株や鋭い曲がりを最小限に抑えます。
- グラウンド戦略: ステッチされたグラウンド プレーンを使用します。アンテナ領域の下にアースを置かないでください。
3. 電力の完全性:
- デカップリング: 低 ESR バイパス コンデンサを VCC/GND ピンの近くに配置します。
- レールの安定性: +13 dBm の TX バーストに適した電源レギュレーションを確保します。
4. テスト容易性と DFM:
- アクセス ポイント: SPI、TRx データ、および電源レール用のパッドを提供して、ICT/AOI を合理化します。
- シルクと基準点: 明確な基準マークにより、配置の精度が向上します。
5. BOM の簡素化:
- 外部部品: マッチング/デカップリングに必須の受動部品のみ。組み立ての複雑さとコストを削減します。
